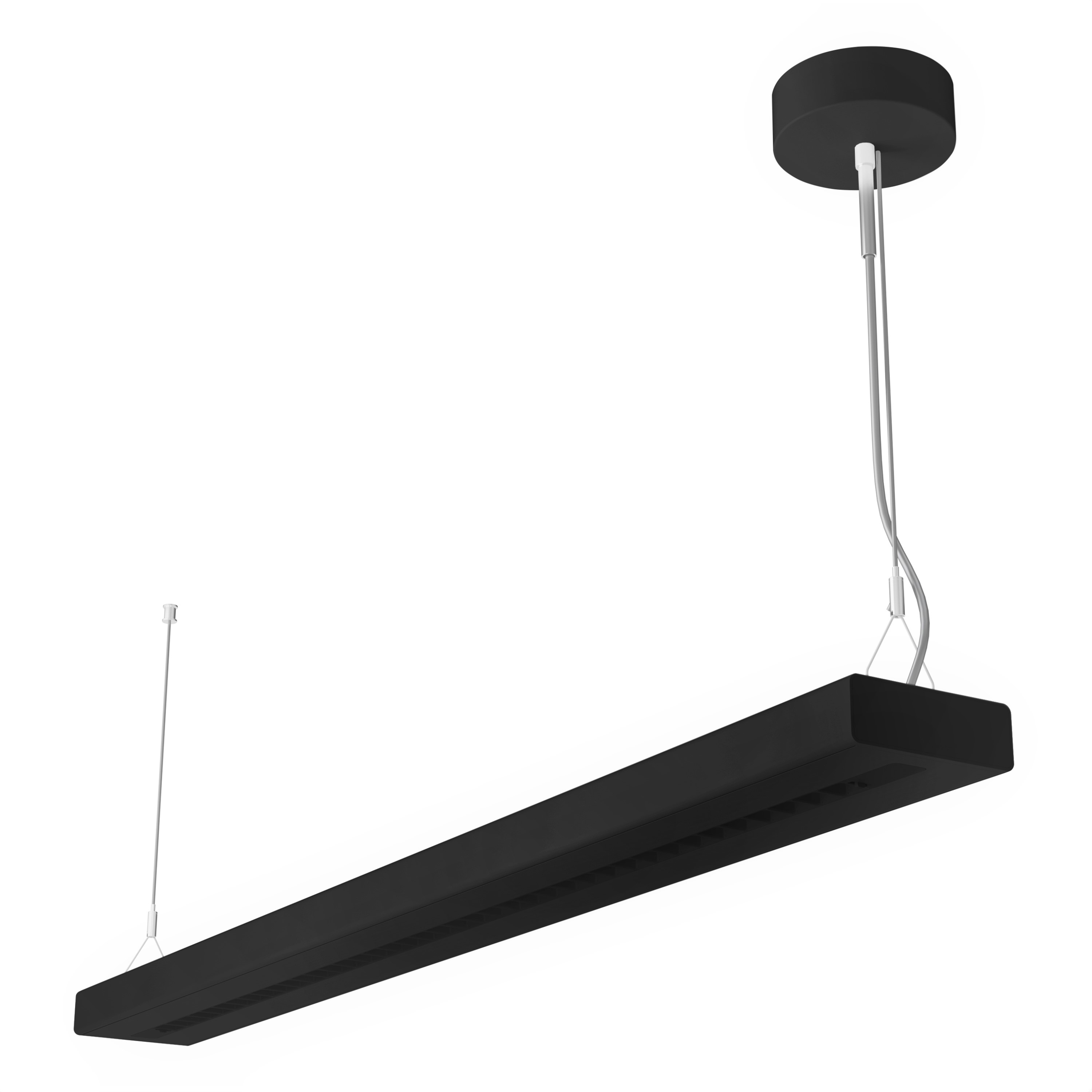

LINEAR INDIVILED DIRECT/INDIRECT 1200 EMERGENCY
LN INV DI 1200 P 55W 940 PS EL BK
GTIN: 4099854307935
Faltschachtel / 1
Alle Verpackungen anzeigen
5 Jahre Garantie
PRODUKTDETAILS
Produktvorteile
- Nahtlose Integration von Leuchten mit Sicherheitsbeleuchtungs-Funktion in die Allgemeinbeleuchtung
- Betrieb der Sicherheitsbeleuchtungs-Funktion mit langlebiger LiFePO4 Batterie mit 3h Betriebsentladungszeit
- Einfache Prüfung der Sicherheitsbeleuchtungs-Funktion durch integrierte automatische Testfunktion
- Komfortable Visualisierung der Ergebnisse des automatischen Tests mit enthaltener Kontroll-LED
- Einfache Aufrüstbarkeit von Lichtquelle und Treiber (EVERLOOP-Design)
- Homogene Lichtverteilung und reduzierte Blendwirkung (UGR ≤ 19) dank IndiviLED®-Optik
- Hohe technische Leistung mit CRI90 und bis zu 130 lm/W
- Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
- Symmetrische Lichtverteilung für ein breites Anwendungsspektrum
- Hohe Farbkonsistenz mit SDCM 3
- Vielfältige Montagemöglichkeiten durch unterschiedliches Zubehör
Anwendungsgebiete
- Sicherheitsbeleuchtung für Rettungswege
- Gebäude, für die Sicherheitsbeleuchtung von 3 h erforderlich ist
- Direkter Ersatz für Leuchten mit Leuchtstofflampen
- Büros, Bildungseinrichtungen, öffentliche Einrichtungen
- Einzelanwendung oder im Verbund als Lichtband
- Direkt- und Indirektbeleuchtung
Produkteigenschaften
- Zertifiziert gemäß Europäischer Normen (EN 60598-2-22)
- Leuchte für Allgemeinbeleuchtung und Sicherheitsbeleuchtung geeignet
- Sicherheitsbeleuchtungs-Funktion: Batterieentladedauer 3 h
- Funktionstest der Sicherheitsbeleuchtung: automatisch (AT)
- Batterietechnologie: LiFePO4
- Enthält EVERLOOP: Komfortabler Austausch von Lichtquelle und LED Treiber
- Verbindbar in ein nahtloses Lichtband mit Zubehör (Anbau- oder Abhängemontage)
- Abgehängte Montage mit Abhängeset (separat zu bestellen)
- 5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
- Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Technische Ausstattung
- Abhängeset für Hängleuchten-Version erhältlich (separat zu bestellen)
- Inline-, Eck- und Infill-Verbinder als separates Zubehör erhältlich
- Durchgangsverdrahtungs-Set verfügbar
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.
Referenzen / Verweise
- Zur Garantie siehe www.ledvance.de/garantie
Elektrische Daten
| Nennleistung | 55 W / 49 W / 43 W / 35,0 W |
| Nennspannung | 220…240 V |
| Netzfrequenz | 50…60 Hz |
| Nennstrom | 255…227…197…167 mA |
| Einschaltstrom | 15,4 A |
| Einschaltstromdauer Th50 | 80 µs |
| Max. Anzahl der Leuchten Leitungsschutzschalter B16 | 47 |
| Max. Anz. Leucht. an Sicherungsaut. C10 A | 29 |
| Max. Anzahl der Leuchten Leitungsschutzschalter C16 | 47 |
| Netzleistungsfaktor λ | > 0,90 |
| Oberschwingungsgehalt | ≤ 20 % |
| Schutzklasse | I |
| Stoßspannungsfestigkeit (L – N) | 1000 V |
| Stoßspannungsfestigkeit (L/N – Erde) | 2000 V |
| Betriebsart | Integrierter LED-Treiber |
Photometrische Daten
| Lichtstrom | 7050 lm / 6250 lm / 5600 lm / 4500 lm |
| Lichtausbeute | 128 lm/W / 130 lm/W / 129 lm/W |
| Farbtemperatur | 4000 K |
| Lichtfarbe (Bezeichnung) | Kalt weiß |
| Farbwiedergabeindex Ra | ≥90 |
| Standardabweichung des Farbabgleichs | 3 sdcm |
| Flimmerarm | Ja |
| Flimmer-Messgröße (Pst LM) | ≤1 |
| Messgröße für Stroboskop-Effekte (SVM) | ≤0.4 |
| Photobiologische Risikogruppe gemäß EN62778 | RG1 |
| Ausstrahlungswinkel | 90 ° + 130 ° |
| UGR | < 19 |
Adjustable attributes
| Nennleistung | Farbtemperatur | Lichtstrom | Lichtausbeute |
|---|---|---|---|
| 55 W | 4000 K | 7050 lm | 128 lm/W |
| 49 W | 4000 K | 6250 lm | 128 lm/W |
| 43 W | 4000 K | 5600 lm | 130 lm/W |
| 35 W | 4000 K | 4500 lm | 129 lm/W |
Maße & Gewicht
| Länge | 1210,00 mm |
| Höhe | 43,00 mm |
| Breite | 125,00 mm |
| Produktgewicht | 3850,00 g |
Materialien & Farben
| Produktfarbe | Schwarz |
| Gehäusefarbe | Schwarz |
| Gehäusematerial | Aluminium |
| Material Abdeckung | Polymethylmethacrylat (PMMA) |
| Material der lichtemittierenden Fläche | Acrylglas (PMMA) |
| Glühdrahtprüfung nach IEC 60695-2-12 | 850 °C |
| Quecksilbergehalt der Lampe | 0.0 mg |
Anwendung & Installation
| Umgebungstemperaturbereich | 0…+40 °C |
| Lagertemperaturbereich | -25…+25 °C |
| Anschlussart | Schraubenlose Anschlussklemme |
| Schutzart | IP20 |
| Schutzklasse IK (Stoßfestigkeitsgrad) | IK06 |
| Dimmbar | Nein |
| Montageart | Abgehängt |
| Montageort | Decke |
| Anwendungsumgebung | Innenanwendungen |
| Justierbar | Nein |
| Mit Leuchtmittel | Ja |
| Austauschbare Lichtquelleneinheit | Ja |
Lebensdauer
| Lebensdauer L70/B50 bei 25 °C | 100000 h 1) |
| Lebensdauer L80/B10 bei 25 °C | 70000 h 1) |
| Lebensdauer L90/B10 bei 25 °C | 35000 h |
| Anzahl der Schaltzyklen | 25000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
| Ausgangsstrom | 1100mA / 950mA / 850mA / 700 mA |
| EVG - Ausgangs-Rippelstrom | ≤ 5 % |
| Empfohlenes Vorschaltgerät | OSRAM type IT FIT 40/220-240/800 CS L & IT FIT 18/220-240/350 CS L |
BATTERIE
| Batterieart | LiFePO4 |
| Batteriegröße | Others |
| Nennspannung der Batterie | 3,2 V |
| Nominale Batteriekapazität | 4500 mAh |
| Batterieladedauer | 24 h |
Notbeleuchtung
| Art der Notlichtfunktion (EL) | Notlichteinheit (Batterie und Steuergerät) für dezentrale Anwendungen enthalten |
| Notfall-Anwendungsbereich | Anti-Panik-Beleuchtung, Rettungswegbeleuchtung |
| Art des Notlichtbetriebs | Bereitschaftsschaltung, Dauerschaltung |
| Art des Notbetriebtests | Automatisch |
| Leistung im Notbetrieb | 2.3 W |
| Lichtstrom im Notbetrieb | 400 lm |
| Nennbetriebsdauer | 3 h |
Zertifikate & Standards
| Normen | CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" | Nein |
| Ballwurfsicher | Nein |
| Austauschbare Lichtquelle (EPREL) | Durch den Endkunden |
Zusätzliche Produktdaten
| Anmerkung zum Produkt | Verfügbar ab Juli 2025 |
| Anzahl Leuchtmittel | 2 |
| Zusatzfunktion | EVERLOOP, MULTI SELECT |
| BEG förderfähig | Ja |
PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN
| Mindestanteil an recyceltem Material in der Verpackung | 80 % 1) |
| Mindestanteil an recyceltem Material im Produkt | 0 % 1) |
| Recyclingfähigkeit des Produkts | Größtenteils recycelbares Produkt 1) |
| Recyclingfähigkeit der Verpackung | Größtenteils recycelbare Verpackung 1) |
| Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind | Nein |
| Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil | Nein |
1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)
| EAN | Verpackungseinheit (Stück pro Einheit) | Abmessungen (Länge x Breite x Höhe) | Bruttogewicht | Volumen |
|---|---|---|---|---|
| 4099854307935 | Faltschachtel 1 |
178 mm x 1,263 mm x 103 mm | 4500.00 g | 23.16 dm³ |
| 4099854307942 | Versandschachtel 2 |
1,297 mm x 197 mm x 224 mm | 10400.00 g | 57.23 dm³ |
| Produktbild | Produktname | EAN |
|---|---|---|
|
LN INV SUSPENSION KIT BK | 4099854297069 |
|
LN INV SUSPENSION WIRE | 4099854323980 |
Bedienungsanleitung / Sicherheitshinweise
LN INV D/DI 1200/1500 P PS EL
LN INV D/DI 1200/1500 P PS EL
Rechtliche Hinweise
Safety Insert G11205497
Safety Insert G11205497
Rechtliche Hinweise
Legal Insert G11235609
Legal Insert G11235609
Rechtliche Hinweise
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Rechtliche Hinweise
LN IND EM
LN IND EM
Produktbild: weißer Hintergrund, diagonal, Alternativbild
LN INV P BK
LN INV P BK
Produktbild: weißer Hintergrund, diagonal, Alternativbild
LN INV P BK
LN INV P BK
Produktbild: weißer Hintergrund, horizontal
LN INV P BK
LN INV P BK
Produktbild: weißer Hintergrund, hochkant
LN INV P BK
LN INV P BK
Produktbild: weißer Hintergrund, räumlich
LN INV DI
LN INV DI
Produkt Grafik mit Buchstaben
LN INV 1200 P
LN INV 1200 P
Produkt Grafik mit Ziffern
LN INV 1200 P
LN INV 1200 P
Produktlinienzeichnung, Vorderansicht, ohne Abmessungen
LN INV 1200 P
LN INV 1200 P

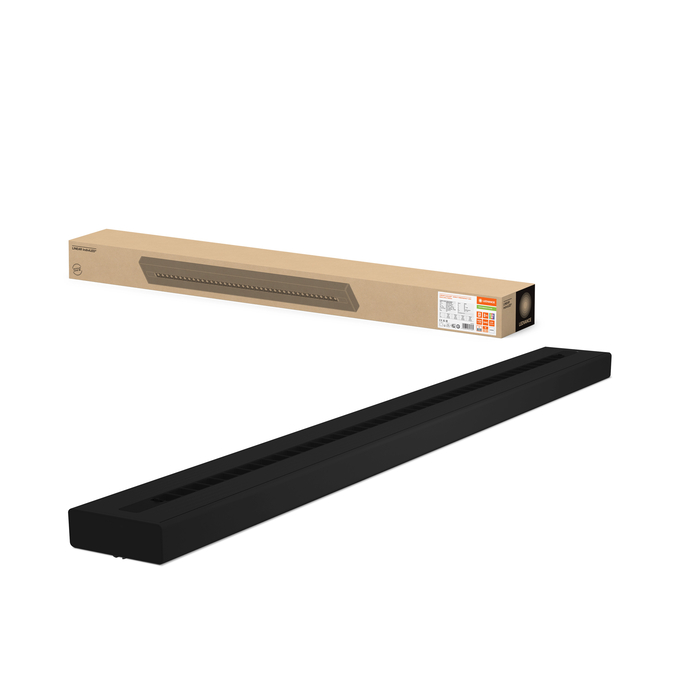

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
