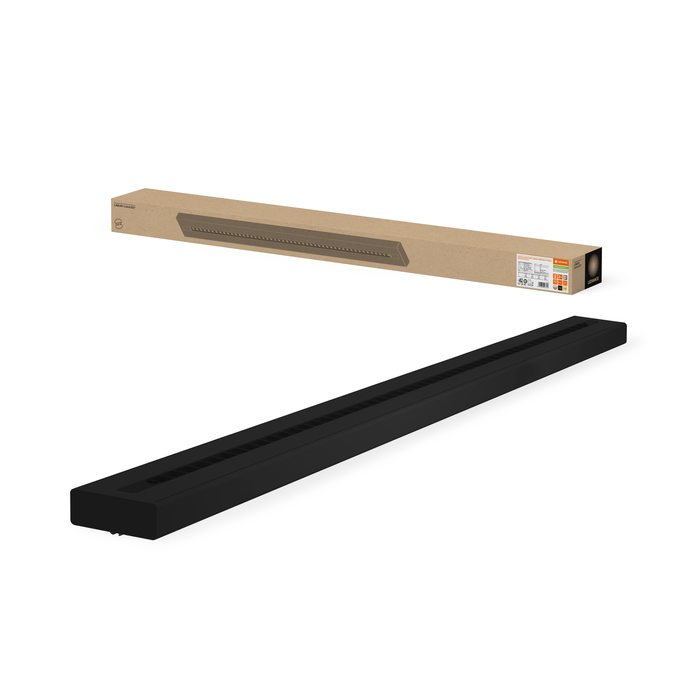

LN INV DI 1500 P 69W 930 DA EL BK

LINEAR INDIVILED DIRECT/INDIRECT 1500 DALI EMERGENCY

GTIN: 4099854297816 Faltschachtel / 1 Alle Verpackungen anzeigen

Datenblatt herunterladen

Vertrieb kontaktieren MyLedvance besuchen

5 Jahre Garantie

Tools

Fast Light Calculation Tool
Der schnellste Weg zur Planung von Beleuchtungsprojekten

PRODUKTDETAILS

Produktvorteile

Nahtlose Integration von Leuchten mit Sicherheitsbeleuchtungs-Funktion in die Allgemeinbeleuchtung
Betrieb der Sicherheitsbeleuchtungs-Funktion mit langlebiger LiFePO4 Batterie mit 3h Betriebsentladungszeit
Einfache Prüfung der Sicherheitsbeleuchtungs-Funktion durch integrierte automatische Testfunktion
Komfortable Visualisierung der Ergebnisse des automatischen Tests mit enthaltener Kontroll-LED
Einfache Aufrüstbarkeit von Lichtquelle und Treiber (EVERLOOP-Design)
Homogene Lichtverteilung und reduzierte Blendwirkung (UGR ≤ 19) dank IndiviLED®-Optik
Hohe technische Leistung mit CRI90 und bis zu 130 lm/W
Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
Symmetrische Lichtverteilung für ein breites Anwendungsspektrum
Hohe Farbkonsistenz mit SDCM 3
Vielfältige Montagemöglichkeiten durch unterschiedliches Zubehör

Anwendungsgebiete

Sicherheitsbeleuchtung für Rettungswege
Gebäude, für die Sicherheitsbeleuchtung von 3 h erforderlich ist
Direkter Ersatz für Leuchten mit Leuchtstofflampen
Büros, Bildungseinrichtungen, öffentliche Einrichtungen
Einzelanwendung oder im Verbund als Lichtband
Direkt- und Indirektbeleuchtung

Produkteigenschaften

Zertifiziert gemäß Europäischer Normen (EN 60598-2-22)
Leuchte für Allgemeinbeleuchtung und Sicherheitsbeleuchtung geeignet
Sicherheitsbeleuchtungs-Funktion: Batterieentladedauer 3 h
Funktionstest der Sicherheitsbeleuchtung: automatisch (AT)
Batterietechnologie: LiFePO4
Enthält EVERLOOP: Komfortabler Austausch von Lichtquelle und LED Treiber
Verbindbar in ein nahtloses Lichtband mit Zubehör (Anbau- oder Abhängemontage)
Abgehängte Montage mit Abhängeset (separat zu bestellen)
5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
Lebensdauer (L80/B10): 70.000 h (bei 25 °C)

Technische Ausstattung

Abhängeset für Hängleuchten-Version erhältlich (separat zu bestellen)
Inline-, Eck- und Infill-Verbinder als separates Zubehör erhältlich
Durchgangsverdrahtungs-Set verfügbar

Sicherheitshinweise

Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
Vorsicht, Gefahr des elektrischen Schlages.
Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.

Referenzen / Verweise

Zur Garantie siehe www.ledvance.de/garantie

Elektrische Daten

Nennleistung	69 W / 63 W / 60 W / 54 W
Nennspannung	220…240 V
Netzfrequenz	0/50/60 Hz
Nennstrom	308mA / 285mA / 270mA / 240 mA
Einschaltstrom	16 A
Einschaltstromdauer T_h50	200 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16	23
Max. Anz. Leucht. an Sicherungsaut. C10 A	20
Max. Anzahl der Leuchten Leitungsschutzschalter C16	32
Netzleistungsfaktor λ	> 0,90
Oberschwingungsgehalt	≤ 20 %
Schutzklasse	I
Stoßspannungsfestigkeit (L – N)	1000 V
Stoßspannungsfestigkeit (L/N – Erde)	2000 V
Betriebsart	Integrierter LED-Treiber

Photometrische Daten

Lichtstrom	8000 lm / 7500 lm / 7150 lm / 6550 lm
Lichtausbeute	116 lm/W / 119 lm/W / 121 lm/W
Farbtemperatur	3000 K
Lichtfarbe (Bezeichnung)	Warm weiß
Farbwiedergabeindex Ra	≥90
Standardabweichung des Farbabgleichs	3 sdcm
Flimmerarm	Ja
Flimmer-Messgröße (Pst LM)	≤1
Messgröße für Stroboskop-Effekte (SVM)	≤0.4
Photobiologische Risikogruppe gemäß EN62778	RG1
Ausstrahlungswinkel	90 ° + 130 °
UGR	< 19

Adjustable attributes

Nennleistung	Farbtemperatur	Lichtstrom	Lichtausbeute
69 W	3000 K	8000 lm	116 lm/W
63 W	3000 K	7500 lm	119 lm/W
60 W	3000 K	7150 lm	119 lm/W
54 W	3000 K	6550 lm	121 lm/W

Maße & Gewicht

Länge	1475,00 mm
Höhe	43,00 mm
Breite	125,00 mm
Produktgewicht	4400,00 g

Materialien & Farben

Produktfarbe	Schwarz
Gehäusefarbe	Schwarz
Gehäusematerial	Aluminium
Material Abdeckung	Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche	Acrylglas (PMMA)
Glühdrahtprüfung nach IEC 60695-2-12	850 °C
Quecksilbergehalt der Lampe	0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich	0…+40 °C
Lagertemperaturbereich	-25…+25 °C
Anschlussart	Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart	IP20
Schutzklasse IK (Stoßfestigkeitsgrad)	IK06
Dimmbar	Ja
Art der Dimmung	DALI
IoT-fähig	Unterstützt DALI Daten gemäß Part 251, 252, 253 ¹⁾
Montageart	Abgehängt
Montageort	Decke
Anwendungsumgebung	Innenanwendungen
Justierbar	Nein
Mit Leuchtmittel	Ja
Austauschbare Lichtquelleneinheit	Ja

¹⁾ Internet of Things. Unterstützt die Datenübertragung per Gateway zu Cloud-basierten Monitoring-Plattformen wie LEDVANCE VIVARES Cloud

Lebensdauer

Lebensdauer L70/B50 bei 25 °C	100000 h ¹⁾
Lebensdauer L80/B10 bei 25 °C	70000 h ¹⁾
Lebensdauer L90/B10 bei 25 °C	35000 h
Anzahl der Schaltzyklen	25000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom	1400mA / 1300mA / 1200mA / 1100 mA
EVG - Ausgangs-Rippelstrom	≤ 3 %
Empfohlenes Vorschaltgerät	OSRAM type ETI DALI 75/220-240/1A4 LT2

BATTERIE

Batterieart	LiFePO4
Batteriegröße	Others
Nennspannung der Batterie	3,2 V
Nominale Batteriekapazität	4500 mAh
Batterieladedauer	24 h

Notbeleuchtung

Art der Notlichtfunktion (EL)	Notlichteinheit (Batterie und Steuergerät) für dezentrale Anwendungen enthalten, EL zertifizierter Treiber (0Hz / DC) für Anwendungen an Zentralbatterien integriert
Notfall-Anwendungsbereich	Anti-Panik-Beleuchtung, Rettungswegbeleuchtung
Art des Notlichtbetriebs	Bereitschaftsschaltung, Dauerschaltung
Art des Notbetriebtests	Automatisch
Leistung im Notbetrieb	2.3 W
Lichtstrom im Notbetrieb	400 lm
Nennbetriebsdauer	3 h

Zertifikate & Standards

Normen	CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen"	Nein
Ballwurfsicher	Nein
Austauschbare Lichtquelle (EPREL)	Durch den Endkunden

Zusätzliche Produktdaten

Anmerkung zum Produkt	Verfügbar ab Juli 2025
Anzahl Leuchtmittel	2
Zusatzfunktion	EVERLOOP, VIVARES, Programmable Multi Lumen
BEG förderfähig	Nein

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Mindestanteil an recyceltem Material in der Verpackung	80 % ¹⁾
Mindestanteil an recyceltem Material im Produkt	0 % ¹⁾
Recyclingfähigkeit des Produkts	Größtenteils recycelbares Produkt ¹⁾
Recyclingfähigkeit der Verpackung	Größtenteils recycelbare Verpackung ¹⁾
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind	Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil	Nein

¹⁾ Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

EAN	Verpackungseinheit (Stück pro Einheit)	Abmessungen (Länge x Breite x Höhe)	Bruttogewicht	Volumen
4099854297816	Faltschachtel 1	177 mm x 1,530 mm x 102 mm	4860.00 g	27.62 dm³
4099854297823	Versandschachtel 2	1,550 mm x 197 mm x 224 mm	11320.00 g	68.40 dm³

Produktbild	Produktname	EAN
	LN INV SUSPENSION KIT BK	4099854297069
	LN INV SUSPENSION WIRE	4099854323980

Produktbild	Produktname	EAN
	LN INV 1500 THROUGHWIRING KIT	4099854214806
	LN INV INLINE CONNECTOR	4099854215612
	LN INV CORNER CONNECTOR BK	4099854308079
	LN INV INFILL 600 BK	4099854297045
	LN INV INFILL 1200 BK	4099854297007
	LN INV INFILL 1500 BK	4099854297021
