PANEL FLEX 625 UGR<19 DALI

PL FLEX 625 DALI S 32W 830 U19

GTIN: 4099854276811 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Contatta il reparto vendite
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Apparecchio adatto per VIVARES e altri sistemi di gestione della luce DALI-2
  • Elevato flusso luminoso fino a 5220 lm
  • Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 160 lm/W
  • Buona riduzione dell'abbagliamento (UGR ≤ 19)
  • Elevata consistenza del colore con SDCM 3
  • Driver esterno per maggiore flessibilità e facilità di installazione
  • Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
  • Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
  • Cablaggio passante possibile con box connettore incluso
  • Illuminazione di emergenza decentrata possibile con la scatola di conversione di emergenza LEDVANCE disponibile separatamente
  • Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
  • 7 anni di garanzia
Aree di applicazione
  • Adatta per sistemi a incasso da soffitto con griglia da 625 x 625 mm
  • Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
  • Uffici, sale conferenza
  • Aree di accoglienza, ingressi, corridoi, ascensori
Caratteristiche del prodotto
  • Apparecchio predisposto per IoT con tecnologia DALI-2
  • Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
  • Durata (L80/B10): 100.000 ore (a 25 °C), (L90/B10): 50.000 ore (a 25 °C)
  • Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
  • Telaio in alluminio estruso, struttura in metallo
  • Diffusore in polistirene
Apparecchiatura / Accessori
  • Accessori disponibili per diverse opzioni di montaggio
  • Box connettore con terminale a 5 poli incluso
  • Staffe di sicurezza preinstallate
  • Dispositivo di controllo esterno incluso
  • Adatto per l'uso con scatola di conversione di emergenza separata
  • Apparecchio riparabile: aggiornamenti e sostituzioni disponibili
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 32,00 W 1)
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 150,000 mA
Corrente di innesco 4,4 A
Limit.corrente inrush Th50 440 µs
Num. Max. di lum. su interruttore B16 A 40
Num. Max. di lum. su interruttore C10 A 41
Max. numero di apparecchi per interruttore magnetotermico C16 66
Fattore di potenza λ > 0,90
Distorsione armonica totale < 15 %
Classe di sicurezza II
Modalità di funzionamento External LED driver
1) La famiglia Panel Flex soddisfa i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per gli apparecchi di illuminazione ad alta efficienza energetica
Dati fotometrici
Flusso luminoso 5160 lm 1)
Efficienza luminosa 155 lm/W 1)
Temperatura di colore 3000 K
Colore della luce (descrizione) Bianco caldo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching ≤3 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 90 °
UGR longitudinal < 19
1) La famiglia Panel Flex soddisfa i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per gli apparecchi di illuminazione ad alta efficienza energetica
DIMENSIONI E PESO
Lunghezza 620,00 mm
Altezza 32,00 mm
Larghezza 620,00 mm
Peso prodotto 1700,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Aluminum
Materiale della copertura Polystyrene (PS)
Test filo incandescente (IEC 60695-2-12) 650 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -10…+50 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione IP40/IP20
Indice IK (resistenza agli urti) [PIM] IK02
Dimmerabile Sì
Type of dimming [GMS] DALI2
Pronto per l'IoT Supporto del tipo di dati DALI PARTE 251, 252, 253 1)
Montaggio tipo Incasso/Sospensione/Superficie
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Lunghezza per il montaggio 620 mm
Larghezza per il montaggio 620 mm
Profondità di incasso 50 mm
Orientabile No
Con sorgente luminosa Sì
Replaceable light source No
1) Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 100000 h 1)
Durata L90/B10 @ 25 °C 50000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 750 mA
ECG - Tensione di uscita < 5 %
ECG - Lunghezza 110 mm
ECG - Larghezza 75 mm
ECG - Altezza 25 mm
Alimentatore consigliato OTi DALI 50/220...240/1A4 NFC
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di illuminazione di emergenza (EL) Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Potenza in modalità di emergenza 6 W
Flusso luminoso in modalità d'emergenza 700 lm
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, ENEC, UKCA, EAC, EPD, EL
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
Modulo LED sostituibile dal consumatore finale
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta VIVARES
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa No
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Additional info can be provided per individual request
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854276811 Astuccio
1		 35 mm x 625 mm x 710 mm 2374.00 g 15.53 dm³
4099854276828 Cartone di spedizione
4		 737 mm x 179 mm x 657 mm 10818.00 g 86.67 dm³
Immagine del prodotto Nome del prodotto Marca del prodotto Tipo di componente del prodotto Codice EAN
MANUAL CONTROL UNIT SELECT DALI-2 LEDVANCE Controllo della luce 4058075837485
MANUAL CONTROL UNIT SELECT DALI-2 TW LEDVANCE Controllo della luce 4058075837508
MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW LEDVANCE Controllo della luce 4058075837522
MANUAL CONTROL UNIT TOUCH DALI-2 TW LEDVANCE Controllo della luce 4058075837560
MANUAL CONTROL UNIT TOUCH DALI-2 LEDVANCE Controllo della luce 4058075837546
PUSH CONTROL UNIT FLUSH MOUNT DALI-2 TW LEDVANCE Controllo della luce 4058075837584
SURFACE MOUNT FRAME LEDVANCE Controllo della luce 4058075843561
PUSHBUTTON COUPLER DALI-2 LEDVANCE Controllo della luce 4058075837607
FLEX CONTROL UNIT IOT DALI-2 HCL TW LEDVANCE Controllo della luce 4058075841888
FLEX CONTROL UNIT FLUSH MOUNT DALI-2 TW LEDVANCE Controllo della luce 4058075841901
FLEX CONTROL UNIT DALI-2 TW LEDVANCE Controllo della luce 4058075843844
FLEX CONTROL UNIT REAL-TIME-CLOCK DALI-2 HCL TW LEDVANCE Controllo della luce 4058075841925
SENSOR DALI-2 LIGHT/PRESENCE-6 INFRARED CEILING INTEGRATION LEDVANCE Controllo della luce 4058075837621
SENSOR DALI-2 LIGHT/PRESENCE-8 INFRARED CEILING INTEGRATION LEDVANCE Controllo della luce 4058075841949
SENSOR DALI-2 LIGHT/PRESENCE-40X5 INFRARED CEILING INTEGRATION LEDVANCE Controllo della luce 4058075843868
SENSOR DALI-2 LIGHT/PRESENCE-24 INFRARED CEILING MOUNTING LEDVANCE Controllo della luce 4058075843882
SENSOR CEILING MOUNTING KIT LEDVANCE Controllo della luce 4058075843905
Istruzioni per l'uso / istruzioni di sicurezza
PANEL FLEX
PDF (3.52 MB)
Informazioni legali
LSI PANEL FLEX
PDF (2.76 MB)
Informazioni legali
Legal Insert PL FLEX
PDF (8.04 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Informazioni legali
EM Insert PL FLEX
PDF (3.16 MB)
Dichiarazioni di conformità
PL FLEX
PDF (266.58 KB)
EPD
EPD EN PANEL FLEX DALI
PDF (638.39 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Immagine del prodotto: sfondo bianco, diagonale
PL PFM PL FLEX
JPG (1.02 MB)
Immagine del prodotto: sfondo bianco, verticale
PL PFM PL FLEX
JPG (1.55 MB)
Immagine del prodotto: sfondo bianco, spaziale
PL PFM PL FLEX
JPG (663.8 KB)
Immagine del prodotto: sfondo bianco, spaziale
PL FLEX CONNECTOR
JPG (694.32 KB)
Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
PL FLEX AND DRIVER
JPG (300.28 KB)
Disegno del profilo del prodotto con lettere
PL PFM PL FLEX PL COMP
SVG (11.29 KB)
Disegno del profilo del prodotto con numeri
PL PFM PL FLEX
SVG (17.59 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
PL PFM PL FLEX PL COMP
SVG (8.3 KB)
Scatto combinato = Scatto Product Beauty + immagine della confezione
PL FLEX 625 DALI S 32W 830 U19
JPG (1.07 MB)
Immagine della confezione, frontale
PL FLEX 625 DALI S 32W 830 U19
JPG (1.24 MB)
Immagine della confezione, spaziale
PL FLEX 625 DALI S 32W 830 U19
JPG (1.24 MB)
Informazioni catalogo 1
PL FLEX
PNG (45.29 KB)
Informazioni catalogo 2
PL FLEX
PNG (95.09 KB)
Informazioni catalogo 3
PL FLEX
PNG (49.03 KB)
File IES (IES)
PL FLEX DALI 625 S 32W 3000K U19 5160lm
IES (3.26 KB)
File IES (IES, aggiuntivi)
PL FLEX DALI 625 S 3W 3000K U19 400lm EM BOX
IES (3.25 KB)
File IES (IES, aggiuntivi)
PL FLEX DALI 625 S 6W 3000K U19 750lm EM
IES (3.25 KB)
File LDT (Eulumdat)
PL FLEX DALI 625 S 32W 3000K U19 5160lm
LDT (2.91 KB)
File LDT (Eulumdat, aggiuntivi)
PL FLEX DALI 625 S 3W 3000K U19 400lm EM BOX
LDT (2.92 KB)
File LDT (Eulumdat, aggiuntivi)
PL FLEX DALI 625 S 6W 3000K U19 750lm EM
LDT (2.91 KB)
File ULD (DIALux)
PL FLEX 625 DALI S 32W 830 U19
ULD (207.87 KB)
File ROLF (RELUX)
PL FLEX 625 DALI S 32W 830 U19
ROLF (343.79 KB)

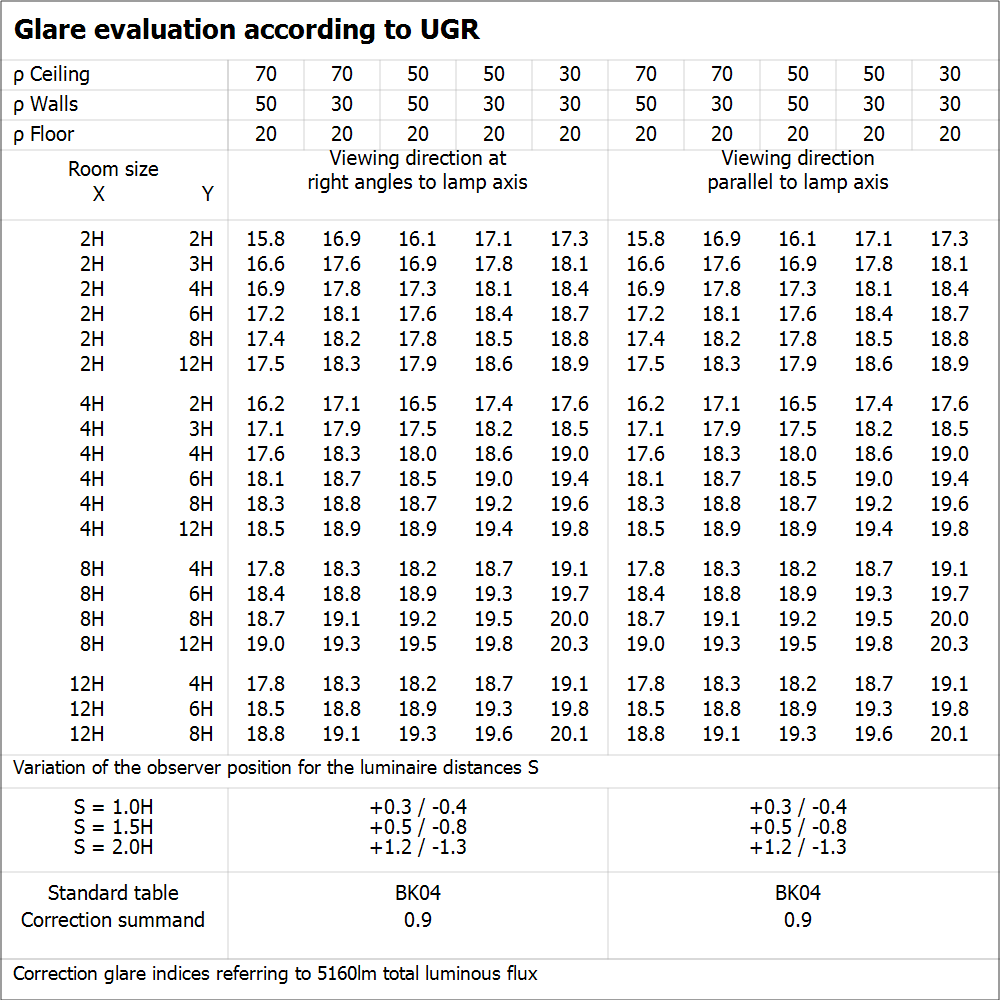

File UGR (tabella UGR)
PL FLEX DALI 625 S 32W 3000K U19 5160lm
PNG (56.24 KB)

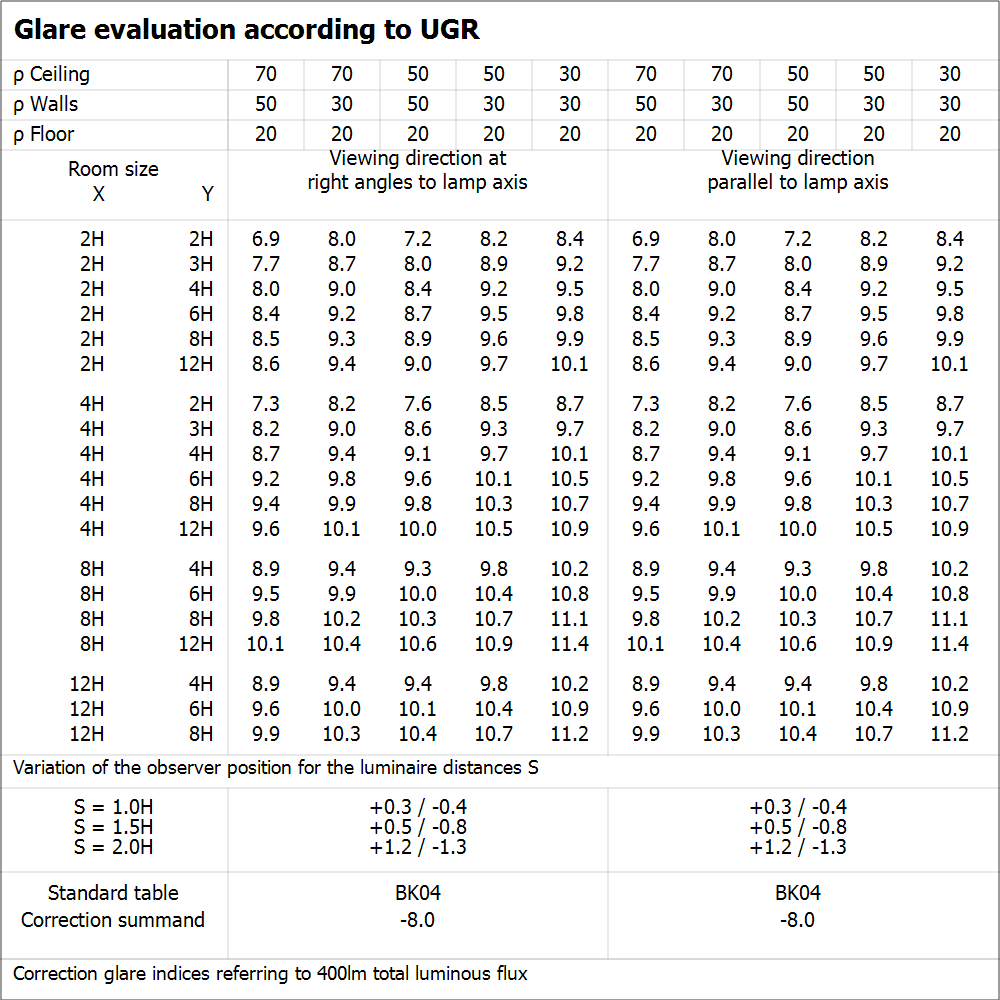

File UGR (tabella UGR)
PL FLEX DALI 625 S 3W 3000K U19 400lm EM BOX
PNG (54.74 KB)

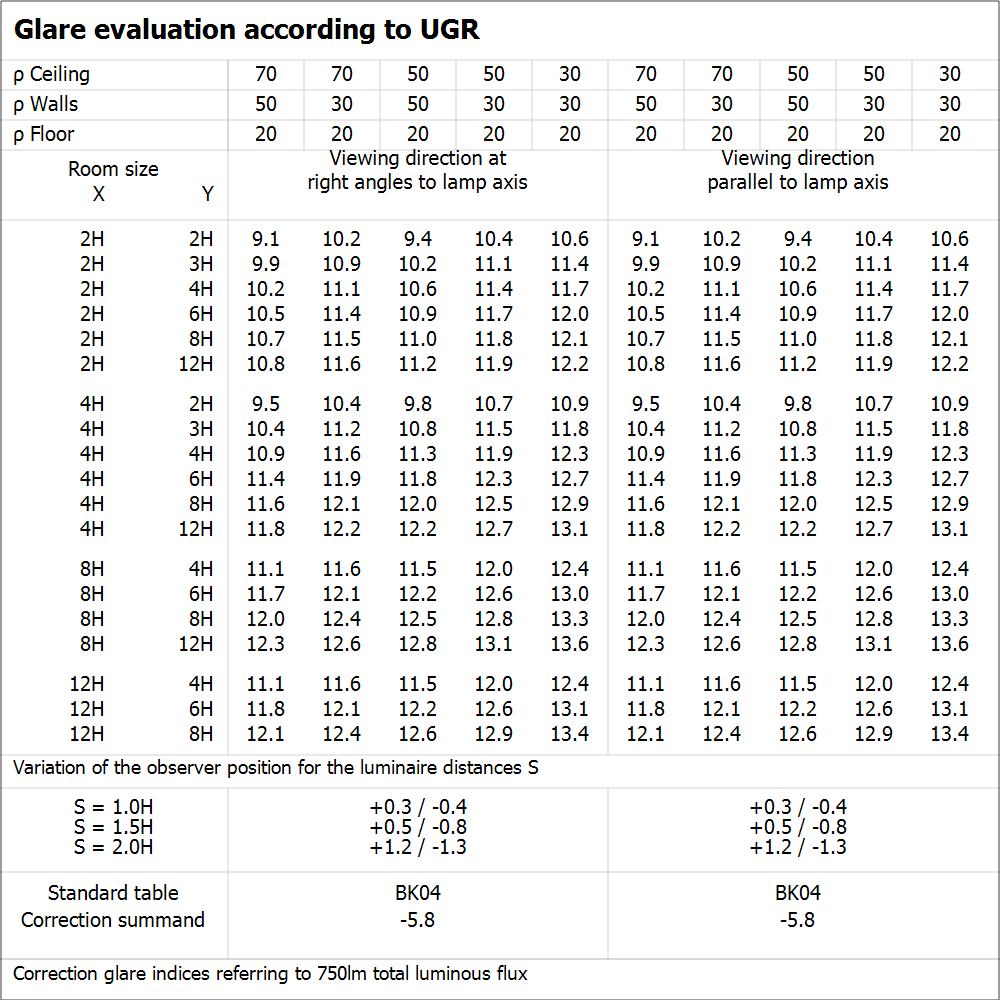

File UGR (tabella UGR)
